مقدار میلگرد مصرفی در سقف تیرچه بلوک به سایز میلگرد و نوع مصالح پر کننده سقف بستگی دارد. سقف تیرچ ه‌بلوک سیستمی اقتصادی و سریع برای پوشش دهانه های متوسط است که از تیرچه های پیش ساخته، بلوک‌های پرکننده و یک لایه بتن رویه تشکیل میشود. این سیستم با کم کردن وزن مرده و سرعت بخشیدن به اجرا، برای ساختمان‌های مسکونی و تجاری کوچک مقیاس بسیار مناسب است.
محاسبه دقیق مقدار میلگرد در این سقف‌ها حیاتی است چون میلگردهای کششی جان تیرچه ها، آرماتورهای افت و حرارت و میلگردهای منفی در تکیه گاه‌ها نقش مستقیم در ایمنی، رفتار خمشی و ترک خوردگی بتن رویه دارند. اشتباه در برآورد می تواند هم به اتلاف مصالح و افزایش هزینه منجر شود و هم به نقص سازه‌ای و افزایش ریسکِ منتهی گردد.
در عمل برای تعیین مقدار میلگرد باید هم محاسبات سازه‌ای بر مبنای بارگذاری و ضوابط آیین‌نامه‌ای مثل ACI یا مبحث ۹ مقررات ملی ساختمان ایران انجام شود و هم قواعد تجربی و جداول تولیدکنندگان تیرچه برای انتخاب قطر و آرایش آرماتورها مدنظر قرار گیرد. در ویدیو زیر این موارد مورد بررسی قرار گرفته است .
مقدار میلگرد مصرفی در سقف تیرچه بلوک
در سقف تیرچه بلوک میلگرد تیرچه معمولاً به عنوان میلگرد کششی اصلی عمل می کند. این میلگردها معمولاً سایز ۱۰ تا ۱۴ هستند و بسته به طول تیرچه و فاصله بین تیرچه ها تعیین می‌شوند.
مقدار میلگرد مصرفی در سقف تیرچه بلوک برای هر متر مربع سقف، حدود ۸ تا ۱۲ کیلوگرم میلگرد است. در پروژه های سنگین تر یا دهانه بلند ممکن است نیاز به میلگرد سایز ۱۴ و وزن بیشتر باشد که مصرف هر متر مربع به ۱۵ کیلوگرم نیز میرسد.
علاوه بر میلگرد تیرچه، در سقف بلوک نیاز به میلگرد حرارتی و میلگرد انتظار نیز هست که سایز ۶ تا ۸، برای کنترل ترک‌های حرارتی و جمع شدگی بتن استفاده می شود. مصرف تقریبی حدود ۳ تا ۵ کیلوگرم در هر متر مربع است. میلگرد وصله برای اتصال تیرچه به تیر اصلی یا دیوار برشی، بسته به طول و طراحی، حدود ۱ تا ۲ کیلوگرم در متر مربع مصرف می شود.
| عامل مؤثر | توضیح کامل | تأثیر بر مقدار میلگرد |
|---|---|---|
| سایز تیرچه | قطر و سایز میلگرد تیرچه اصلی (مثلاً ۱۰، ۱۲ یا ۱۴) | سایز بزرگ‌تر باعث افزایش وزن و مصرف میلگرد میشود |
| فاصله بین تیرچه‌ها | فاصله محور تا محور تیرچه‌ها (معمولاً ۴۰ تا ۵۰ سانتیمتر) | فاصله کمتر نیاز به تیرچه و میلگرد بیشتر دارد |
| طول دهانه سقف | فاصله بین دو تکیه‌گاه تیرچه | دهانه بلندتر نیازمند میلگرد ضخیم‌تر و مصرف بیشتر است |
| بار مرده سقف | وزن مصالح سقف (بتن، بلوک، پوشش و غیره) | بار بیشتر نیازمند میلگرد مقاوم‌تر و مصرف بیشتر است |
| بار زنده سقف | بار استفاده‌ای سقف (افراد، تجهیزات، بارگذاری متحرک) | افزایش بار زنده باعث افزایش سایز میلگرد و مصرف بیشتر میشود |
| میلگرد حرارتی و شبکه‌ای | میلگرد سایز ۶ تا ۸ برای کنترل ترک‌های بتن | هر متر مربع حدود ۳ تا ۵ کیلوگرم مصرف اضافه میکند |
| میلگرد انتظار | میلگرد برای اتصال تیرچه به تیر اصلی یا دیوار برشی | بسته به طول و طراحی، ۱ تا ۲ کیلوگرم بر متر مربع اضافه میشود |
| نوع بلوک و فاصله رویه | بلوگ سفالی، بتن سبک یا پوکه‌ای و فاصله بین بلوک‌ها | وزن متفاوت سقف باعث تغییر مقدار میلگرد مورد نیاز میشود |
معرفی سقف تیرچه بلوک

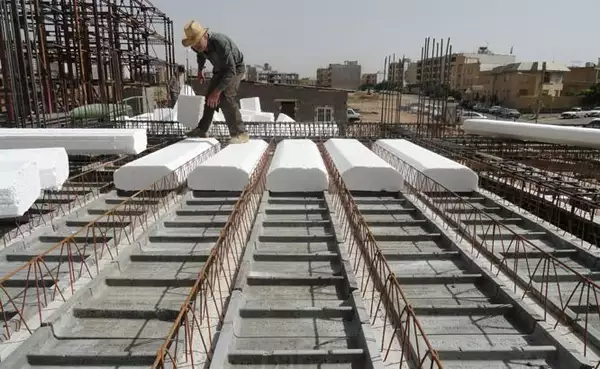

سقف تیرچه بلوک یکی از روش‌های متداول پوشش سقف در ساختمان است که ترکیبی از تیرچه های پیش ساخته بتنی، بلوک های پرکننده و بتن پوششی روی آن هاست. این سیستم به دلیل سهولت اجرا، سرعت بالا و اقتصادی بودن، در پروژه های مسکونی و متوسط بسیار محبوب است. اجزا سقف تیرچه بلوک عبارتند از :
- تیرچه‌ها : قطعات پیش ساخته بتنی که معمولاً به شکل معکوس T یا نوع خرپایی ساخته می شوند. این تیرچه‌ها بار وارده از سقف را به دیوارها یا تیرهای باربر منتقل می کنند.
- بلوک‌های پرکننده : در فضاهای بین تیرچه ها قرار می‌گیرند؛ ممکن است بلوک سیمانی، بلوک سفالی، یونولیت یا بلوک های سبک دیگر باشد. نقش آنها پر کردن حجم و کاهش مقدار بتن مصرفی است. بلوک‌ها معمولاً نقش سازه‌ای ندارند.
- بتن رویه/ پوشش بتن : پس از چیدن تیرچه و بلوک، روی آنها بتن پوششی ریخته می شود تا یک مقطع یکپارچه ایجاد شود و مقاومت نهایی را تأمین نماید.
اهمیت محاسبه دقیق میلگرد در طراحی سازه
استحکام و ایمنی سازه
میلگرد به عنوان عنصر کششی در بتن عمل می کند. اگر مقدار آن کمتر از مقدار مورد نیاز باشد، سازه تحت بارهای خمشی یا کششی فشار بیشتری تحمل می کند که می تواند به ترک خوردگی، تغییر شکل زیاد، شکست ناگهانی یا حتی فروپاشی منجر شود. مطالعات نشان داده‌اند که بتن با آرماتور کم تر (under-reinforced) در اثر زنگ زدگی میلگرد یا تنش خمشی، افت قابل توجهی در مقاومت خمشی دارد.
پیشگیری از هدررفت مصالح و هزینه‌ها
اگر محاسبه میلگرد بیش از حد انجام شود، هزینه مصالح و بار حمل و نگهداری آن بالا می رود. به علاوه، سرمایه ای که در خرید میلگرد اضافی صرف می شود ممکن است در پروژه‌های دیگر یا عملیات نگهداری مورد نیاز باشد. بالعکس کم برآوردی میلگرد باعث نیاز به اصلاحات بعدی، توقف کار یا استفاده از آرماتور جانبی پرهزینه می شود.
مقاومت در برابر ترک خوردگی و عملکرد در شرایط سخت
مقدار صحیح میلگرد تأثیر مستقیم بر کنترل ترک‌ها در بتن دارد. عدم وجود آرماتور کافی در نواحی کششی یا تقویتی باعث افزایش عرض ترک‌ها، نفوذ رطوبت، خوردگی میلگرد و کاهش دوام سازه میشود.
انطباق با استاندارد ها و مقررات طراحی
استانداردهای بین‌المللی مانند ACI، Eurocode و آیین نامه‌های ملی برای تعیین حداقل مقدار آرماتور، نوع فولاد، قطر و فاصله آرماتورها مقررات مشخصی دارند. نادیده گرفتن این مقررات موجب رد شدن طراحی در مراجع نظارتی یا مشکلات قانونی خواهد شد.
قابلیت سرویس دهی و راحتی استفاده
محاسبه دقیق میلگرد باعث کاهش خیز، کاهش لرزش در سقف‌ها، افزایش راحتی ساکنان و پیشگیری از مشکلاتی مانند درز یا صدای ناشی از انقباض و انبساط بتن می شود. همچنین، آرماتور حرارتی و افت باید به اندازه مناسب لحاظ شوند تا تاثیرات دمایی یا انقباض بتنی کنترل شوند. وبسایت آهن جم به اهمیت وجود میلگرد حرارتی و افت اشاره میکند که اگر مقدار آن کم باشد، ترک‌های انقباضی بیشتر خواهند شد.
مدیریت پروژه و زمان بندی اجرا
وقتی مقدار میلگرد دقیق محاسبه شود، سفارش، تولید، بارگیری و نصب به صورت بهینه برنامه ریزی می‌شوند. این باعث جلوگیری از تأخیرات، کمبود مصالح، نیاز به حمل مجدد آرماتور یا تأخیر در بتن ریزی خواهد شد.
عوامل مؤثر در تعیین مقدار میلگرد در سقف تیرچه بلوک
۱. بارهای مرده و زنده
بار مرده شامل وزن تیرچه ها، بلوک ها، بتن رویه، وزن سازه ثابت، کف سازی، شیروانی و سایر اجزای ثابتی است که همواره وجود دارند. این بار باید دقیق محاسبه شود زیرا بخشی از مقدار میلگرد بر اساس نیروی خمشی که این بارها تولید می کنند تعیین میشود.
بار زنده شامل وزن افراد، لوازم، تجهیزات و بارهای موقتی است که ممکن است در طول عمر سازه تغییر کنند. در سقف ها، بار زنده معمولاً بزرگ ترین عامل مؤثر بر مقدار میلگرد است چون باعث افزایش خمش، لرزش یا تغییر شکل می شود.
۲. ابعاد تیرچه‌ها و بلوک‌ها
دهانه بین تیرها: هرچه فاصله تیرچه ها بیشتر باشد، نیاز به میلگرد کششی (به ویژه میلگرد زیر بتن رویه) بیشتر است، چون لحظات خمشی بیشتر می شوند.
عرض و ارتفاع تیرچه: ارتفاع تیرچه تأثیر زیادی دارد. افزایش ارتفاع تیرچه باعث کاهش مقدار آرماتور لازم برای تحمل خمش می شود.
فاصله بین تیرچه‌ها: اگر تیرچه ها به فاصله زیادی از هم قرار گیرند، سطح بتن رویه بزرگ تر شده و بار روی هر تیرچه بیشتر می شود. بنابراین مقدار فولاد باید متناسب با این فاصله باشد.
نوع و ابعاد بلوک پرکننده : بلوک هایی که وزن بیشتری دارند یا ضخامت بتن رویه کمتری دارند (بلوک سفالی سنگین تر از بلوک یونولیت است ) باعث افزایش بار مرده می شوند.این موضوع باید در محاسبه میلگرد دیده شود.
۳. نوع بتن و میلگرد استفاده‌شده
مقاومت فشاری بتن یا مشخصات بتن : هرچه مقاومت بتن بالاتر باشد، بتن توان بالاتری در تحمل فشار دارد و در نتیجه ممکن است بتوان مقدار میلگرد کششی را کمتر انتخاب کرد. استانداردهایی مثل ACI ، Eurocode یا آیین نامه ملی ایران معمولاً حداقل مقاومت بتن را تعیین می‌کنند.
نوع فولاد میلگرد ،گرید فولاد، مقاومت تسلیم : فولاد با مقاومت تسلیم بالاتر (مثلاً فولاد آجدار با کیفیت مناسب) باعث کاهش سطح مقطع مورد نیاز میلگرد میشود. همچنین یکنواختی آج و شکل میلگرد بر چسبندگی بتن و انتقال بار تأثیر دارد.
پوشش بتن (کاور): ضخامت بتن بین میلگرد و سطح بیرونی بتن (کاور) باید استاندارد باشد. کاور مناسب برای محافظت میلگرد در برابر خوردگی و آتش است. اگر کاور کم باشد، میلگرد در معرض رطوبت و زنگ زدگی قرار گرفته و عملکرد آن کاهش می یابد.
نحوه محاسبه مقدار میلگرد مصرفی در سقف تیرچه بلوک
برای محاسبه مقدار میلگرد مصرفی در سقف تیرچه بلوک سه رویکرد اصلی وجود دارد:
استفاده از استانداردهای بین‌المللی: آیین نامه هایی مانند ACI 318، Eurocode 2 و مبحث نهم مقررات ملی ایران حداقل و حداکثر مقدار میلگرد، نوع آرماتور و ضوابط اجرایی را مشخص می کنند و مبنای قابل اعتماد طراحی هستند.
فرمول‌های تجربی: مهندسان و پیمانکاران گاهی از روابط ساده شده یا جداول آماده بر اساس دهانه، بارگذاری و نوع بلوک استفاده می کنند که برای برآورد سریع و اولیه مناسب است.
نکات اجرایی در استفاده از میلگرد در سقف تیرچه بلوک
رعایت نکات اجرایی در جایگذاری میلگردها نقش مهمی در افزایش ایمنی و دوام سقف تیرچه بلوک دارد. یکی از موارد مهم، انتخاب فاصله و قطر مناسب میلگردها است. اگر فاصله‌ها بیش از حد استاندارد باشد، خطر ایجاد ترک و کاهش مقاومت سقف وجود دارد و در صورت استفاده از قطر نامناسب، سازه یا بیش از حد سنگین میشود یا استحکام کافی نخواهد داشت.
همچنین باید به پوشش بتنی روی میلگردها توجه ویژه داشت. این لایه محافظ باعث جلوگیری از نفوذ رطوبت و عوامل خورنده به میلگرد میشود و مانع زنگ زدگی و کاهش مقاومت فولاد در طول زمان خواهد شد. اجرای درست کاور بتنی مطابق آیین نامه‌ها، طول عمر و کیفیت سقف را به شکل قابل توجهی افزایش می‌دهد.
انواع میلگرد مورد استفاده در سقف تیرچه بلوک
در سقف تیرچه بلوک برای افزایش استحکام و عملکرد بهتر، از چند نوع میلگرد با وظایف مختلف استفاده میشود:

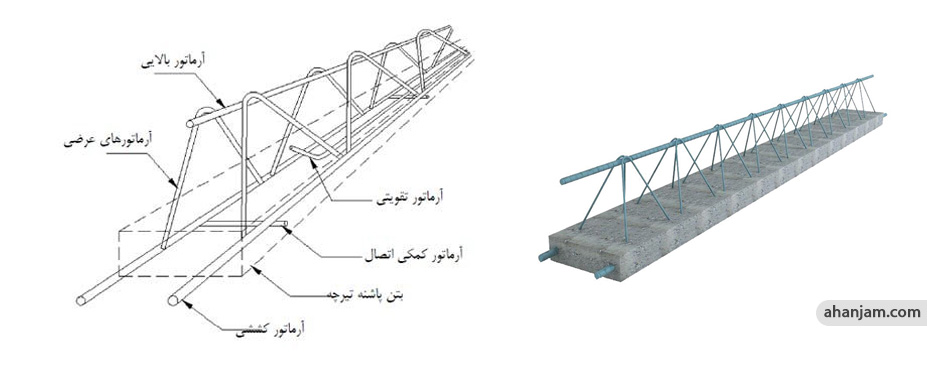

میلگرد کششی در تیرچه
این میلگردها در پایین تیرچه ها قرار می‌گیرند و وظیفه اصلی آنها تحمل نیروهای کششی ناشی از بارهای وارد بر سقف است. کیفیت و قطر مناسب این میلگردها برای جلوگیری از ترک خوردگی و افزایش مقاومت کششی بسیار اهمیت دارد.

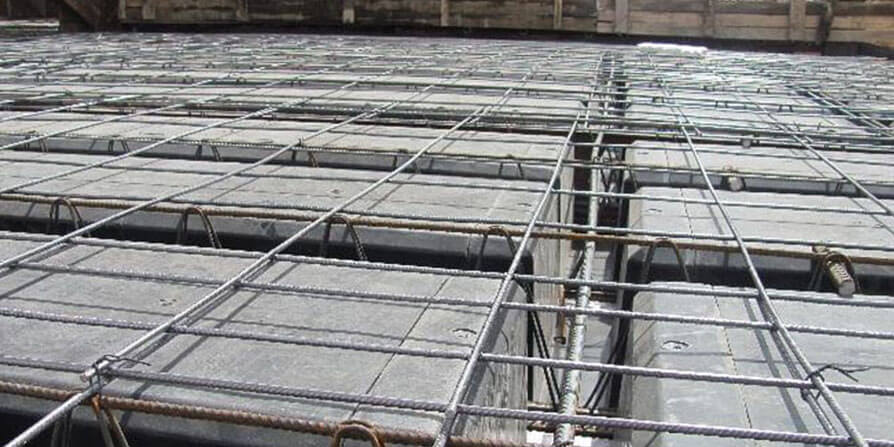

میلگرد افت و حرارت
این میلگردها در بالای سقف و در جهت عمود بر تیرچه ها نصب می‌شوند. وظیفه آن ها کنترل ترک های ناشی از جمع شدگی بتن (افت) و تغییرات دمایی (حرارت) است. به همین دلیل وجودشان برای حفظ یکپارچگی و دوام سقف ضروری است.
میلگرد تقویتی در اطراف دهانه ها
در محل هایی که بار متمرکز یا دهانه های بزرگ وجود دارد، از میلگردهای تقویتی استفاده میشود. این میلگردها در اطراف بازشوها یا دهانه های حساس قرار گرفته و باعث افزایش ظرفیت باربری و جلوگیری از شکست موضعی سقف می شوند.
بهینه سازی مصرف میلگرد در سقف تیرچه بلوک
مدیریت صحیح مصرف میلگرد در اجرای سقف تیرچه بلوک نه تنها باعث کاهش هزینه ها میشود، بلکه دوام و ایمنی سازه را نیز تضمین میکند. برخی از مهم ترین راهکارهای بهینه سازی عبارتند از:
انتخاب صحیح سایز میلگرد
انتخاب قطر مناسب میلگرد باید با توجه به بارهای وارده، دهانه سقف و نوع کاربری انجام گیرد. به عنوان مثال استفاده از میلگرد با سایز بیش از حد، فقط باعث افزایش هزینه میشود بدون اینکه استحکام بیشتری ایجاد کند.
تکنیک‌های کاهش پرت مصالح
برش و خم کاری دقیق میلگرد، استفاده از جدول برش قبل از اجرا و به‌کارگیری دستگاه های مکانیزه از جمله روش‌ه ایی است که می‌تواند میزان پرت میلگرد را به حداقل برساند. همچنین آموزش تیم اجرایی و نظارت دقیق بر فرآیند اجرا، نقش کلیدی در کاهش هدررفت دارد.
تأثیر نوسانات بازار فولاد بر هزینه اجرای سقف تیرچه بلوک
بازار فولاد به طور مستقیم بر هزینه اجرای سقف تیرچه بلوک تأثیر می‌گذارد، چراکه میلگرد یکی از اصلی ترین اجزای تشکیل دهنده این نوع سقف است. هرگونه تغییر در قیمت میلگرد، می تواند هزینه کل پروژه را دستخوش تغییرات قابل توجهی کند.
به گفته شجر نیوز : بخش بزرگی از هزینه های ساخت وساز مربوط به خرید آهن آلات است. تغییرات کوچک در قیمت هر کیلوگرم آهن می تواند منجر به افزایش یا کاهش چند میلیونی در هزینه پروژه‌ها شود. به همین دلیل، دانستن قیمت آهن امروز برای کنترل بودجه پروژه‌های ساختمانی و صنعتی کاملاً ضروری است
بررسی تغییرات قیمت میلگرد در پروژه‌ها
در پروژه‌های ساختمانی که اجرای آنها چندین ماه به طول می انجامد، حتی افزایش جزئی در قیمت میلگرد می تواند باعث بالا رفتن چشمگیر هزینه ها شود. برای مثال، اگر قیمت میلگرد طی مدت کوتاهی ۵ تا ۱۰ درصد افزایش یابد، این موضوع می تواند میلیون‌ها تومان به هزینه نهایی پروژه اضافه کند. بنابراین پیمانکاران و کارفرمایان باید در هنگام عقد قرارداد و خرید میلگرد، به نوسانات بازار توجه داشته باشند.
اهمیت خرید بر اساس قیمت روز میلگرد
یکی از اشتباهات رایج در میان خریداران، بی‌توجهی به قیمت روز میلگرد است. خرید بر اساس نرخ های قدیمی یا بدون استعلام دقیق از منابع معتبر، می‌تواند منجر به افزایش هزینه و حتی تأخیر در اجرای پروژه شود. به همین دلیل توصیه میشود همواره قبل از هر خرید، قیمت ها از مراجع معتبر بررسی و با کارگزاری ها یا شرکت‌های معتبر مانند آهن جم هماهنگ شود.
تفاوت قیمت میلگرد در هر سایز
قیمت میلگرد آجدار نه تنها به نرخ روز بازار بستگی دارد، بلکه با توجه به سایز و برند تولید کننده نیز متفاوت است. به عنوان نمونه، قیمت هر کیلوگرم میلگرد ۱۲ با میلگرد های سنگین تر مثل قیمت میلگرد ۲۸ اختلاف محسوسی دارد. این اختلاف قیمت میلگرد در پروژه‌هایی با حجم بالای مصرف، تأثیر زیادی در بودجه نهایی دارد. برای اطلاع دقیق تر، پیشنهاد میشود به صفحه قیمت میلگرد ۲۸ آهن جم مراجعه کنید تا جزئیات کامل تری در اختیار داشته باشید.
مرجع خرید مطمئن میلگرد برای اجرای سقف تیرچه بلوک
برای اجرای سقف تیرچه بلوک، کیفیت میلگرد یکی از عوامل کلیدی در تضمین ایمنی و دوام سازه است. استفاده از میلگردهای غیرمعتبر یا بدون استاندارد، می تواند باعث کاهش مقاومت کششی، ترک خوردگی و حتی شکست موضعی سقف شود.
معرفی برند معتبر
یکی از برندهای شناخته شده و مطمئن در ایران، آهن جم است که با ارائه میلگردهای استاندارد و با کیفیت، خیال پیمانکاران و مهندسان را از لحاظ مقاومت و دوام آسوده میکند. این برند انواع میلگرد آجدار و ساده را با گریدهای مختلف ارائه می دهد و مطابق با استانداردهای ملی و بین المللی تولید میشود.
اطلاع از قیمت روز میلگرد
قبل از خرید، بررسی قیمت روز میلگرد ضروری است تا تصمیم اقتصادی و بهینه برای پروژه گرفته شود. برای مشاهده قیمت و موجودی انواع میلگرد و انتخاب مناسب ترین سایز و برند، می توانید به صفحه قیمت میلگرد آهن جم مراجعه کنید. این مرجع امکان مقایسه سریع و دقیق قیمت‌ها را فراهم می کند و باعث صرفه جویی در هزینه ها و زمان خرید میشود.
